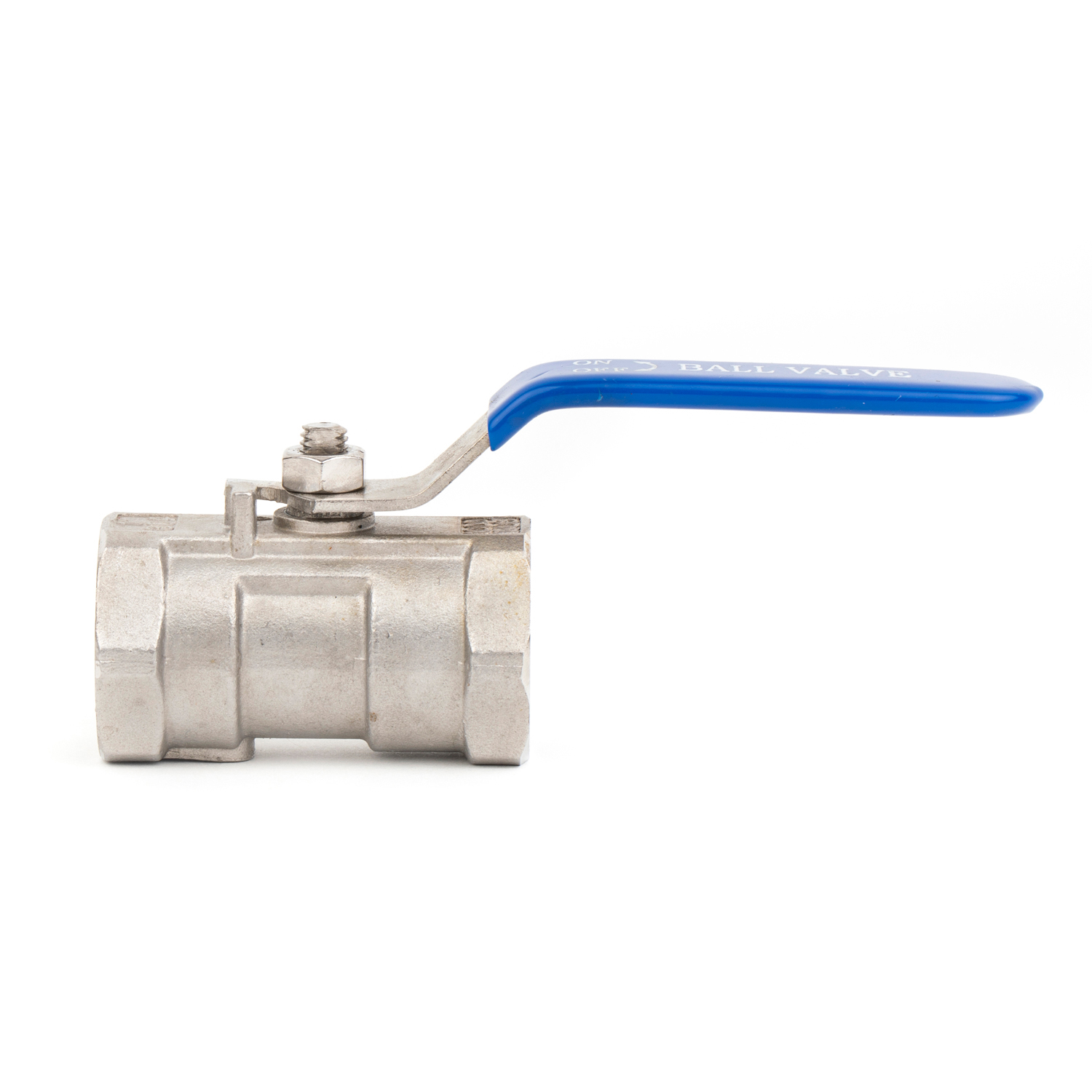

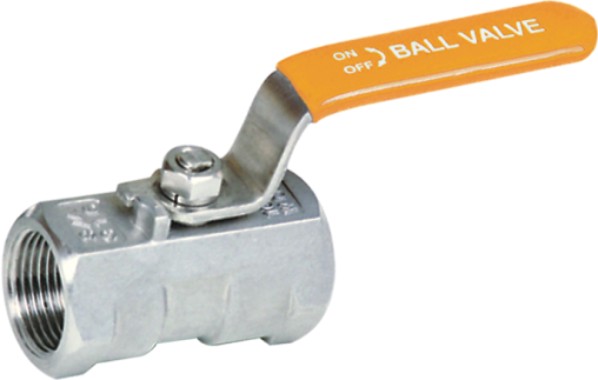

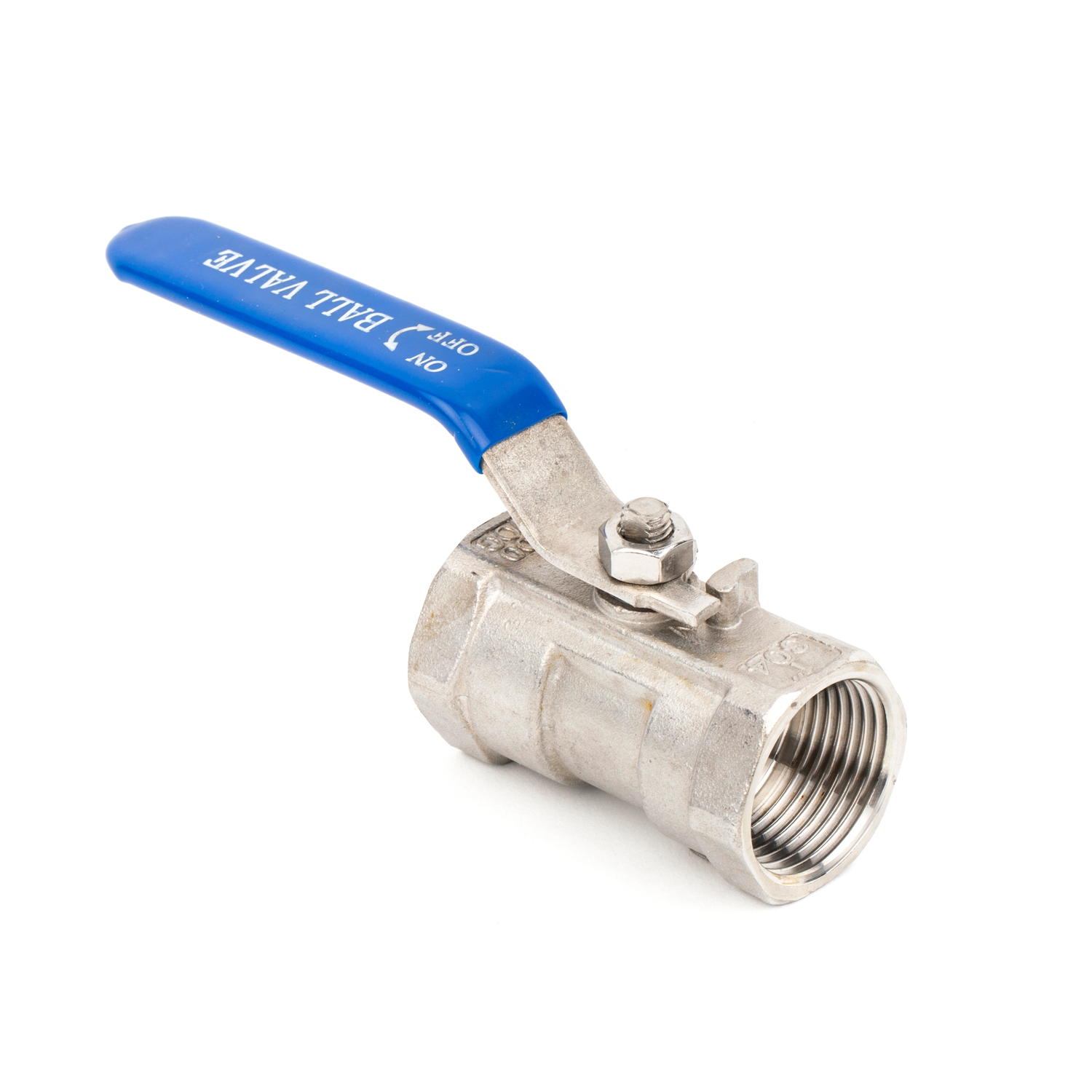

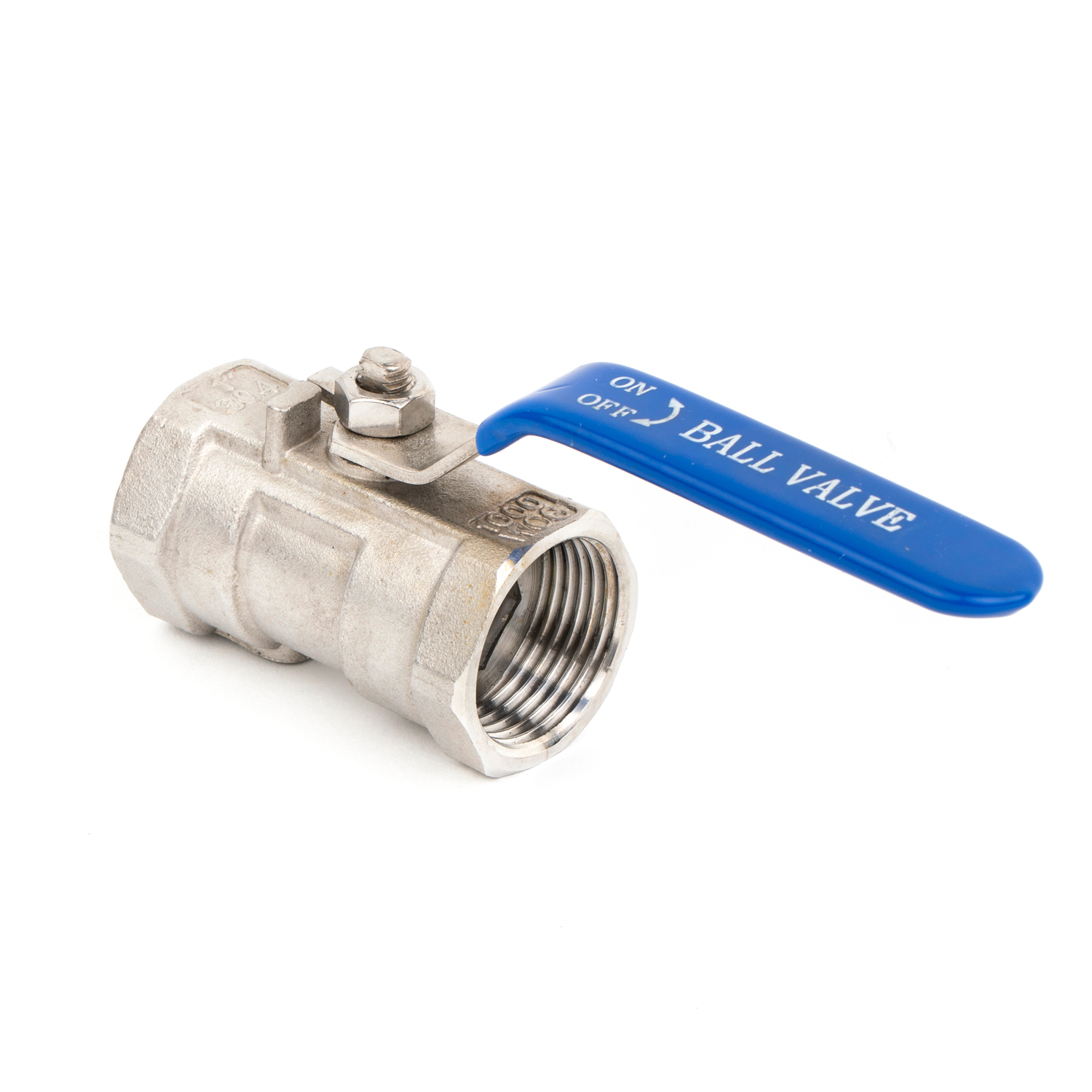

Q11F一片式不銹鋼螺紋球閥不帶鎖

一片式球閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。廣式球閥是近幾年來被廣泛采用的一種新型閥門。

View details

注意事項


一片式球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。廣式球閥安裝與維護應注意以下事項:

1.要留有閥柄旋轉的位置。

2. 不能用作節流。

3.帶傳動機構的球閥應直立安裝。

特征










公稱壓力

適用介質

適用穩定范圍

螺紋類型

1.6-6.4MPa

水、油、氣及某些腐蝕性液體(W。O。G)

-20~232℃~350℃

G。NPT。BSPT。BSP。DI259/2999

主要零件材料




零件名稱

材質

密封圈

聚四氟乙烯PTFE

球體

不銹鋼SS316

密封墊

聚四氟乙烯PTFE

閥蓋

不銹鋼SS316

閥體

不銹鋼CF8M/F316

閥桿

不銹鋼SS316/F316

止推墊圈

聚四氟乙烯PTFE

填料

聚四氟乙烯PTFE/PPL

填料壓蓋螺母

不銹鋼SS304

墊圈

不銹鋼SS304

閥桿螺母

不銹鋼SS304

手柄套

塑料PLASTIC

手柄

不銹鋼SS304

尺寸


SIZE(單位mm)

1/4"

3/8"

1/2"

3/4"

1"

1-1/4"

1-1/2"

2"

D

5.0

7.0

9.2

12.5

15.0

20.0

24.5

32

L(結構長度)

40

45

56.5

60

72

78

85

100

H(中心高)

35

37

43.5

47

50

57

69

74.5

E(手柄尺寸)

64

70

90

90

103

103

127

127
